工作原理

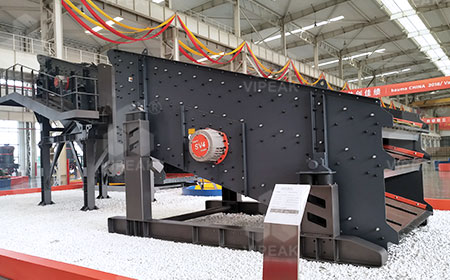

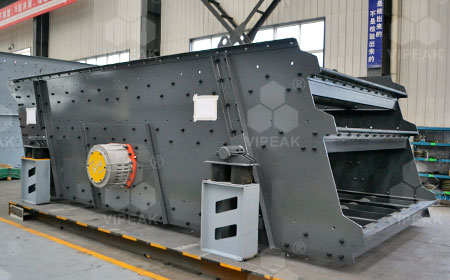

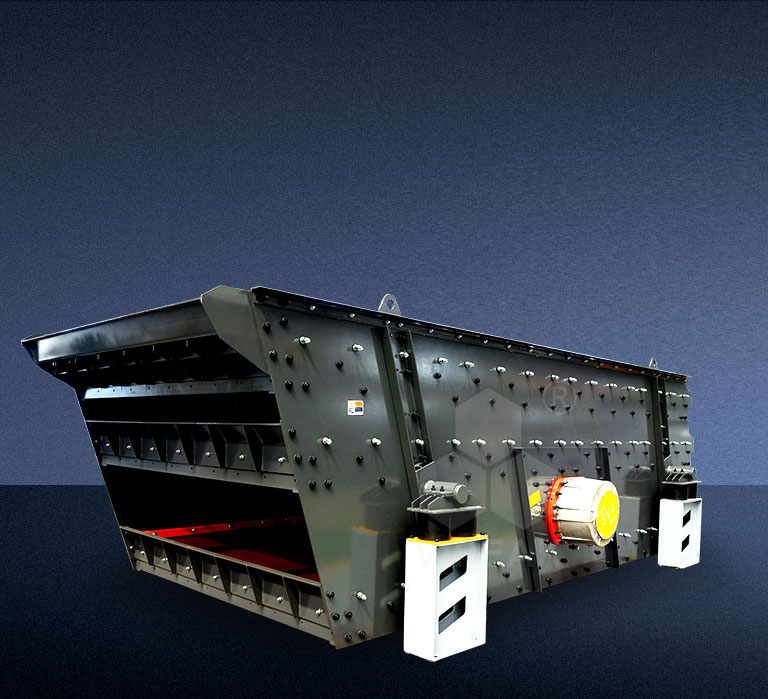

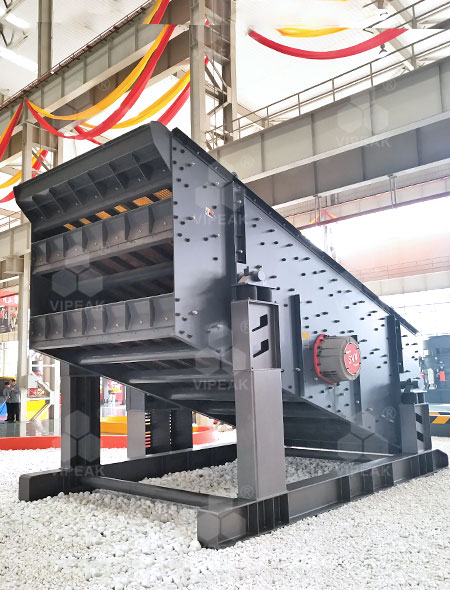

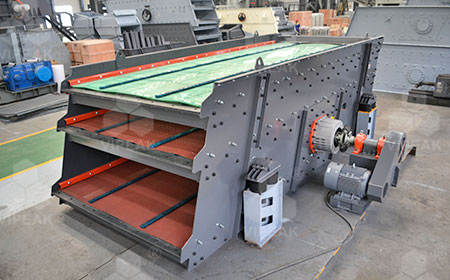

S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。
S5X圆振动筛是一个以弹簧为支撑弹性元件，以块偏心激振器为振动源，通过偏心块的旋转产生激振力，使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动，通过反复的与筛孔进行比较，小于筛孔尺寸的物料透筛，大于筛孔尺寸的物料在筛面上，从而完成筛分过程。
设备特点
模块化设计，通用性高
装配模块化SV激振器，振动强度高达4.2G，处理能力强，筛分效率高，更换只需一小时；同时模块化的设计，使得备件种类减少，通用化程度更高。
整体框架结构，承载能力强
采用整体框架结构搭建，与传统单根横梁设计相比，承载能力更强；且有限元强度分析技术加持，确保重量和强度均衡设计。
高强度防护系统，安全稳定
挠性驱动，保护电机不受冲击；激振器护罩和皮带轮护罩，更安全；聚氨酯护罩、压条、和支撑条防止磨损。
激光切割技术，无开裂隐患
侧板采用整板激光切割技术，不存在任何形式的焊接，所有加强构件采用高强度扭剪螺栓，安装更便捷、强度更高，同时避免传统焊接方式造成的开裂隐患现象。
技术参数
