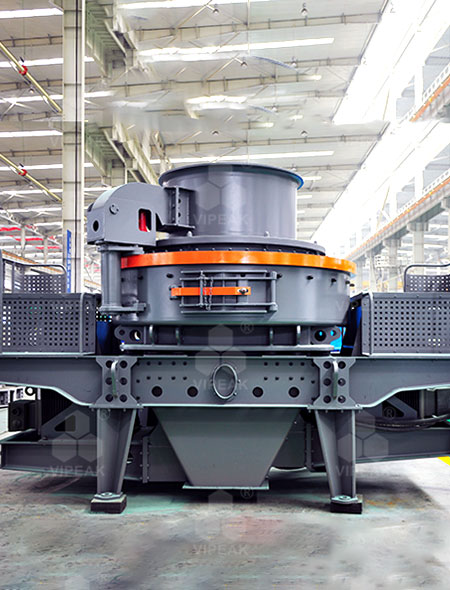

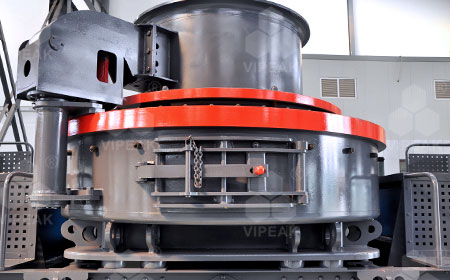

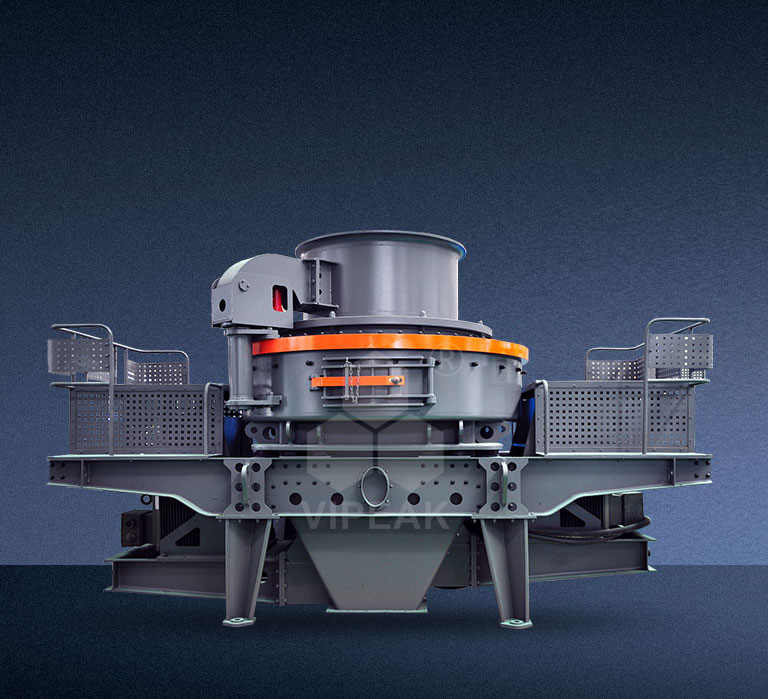

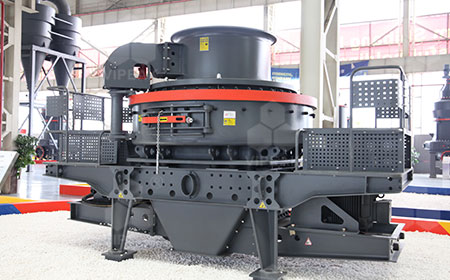

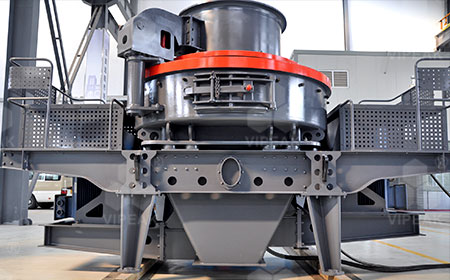

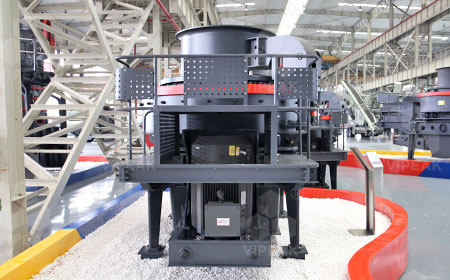

设备图集
工作原理
全中心进料：物料落入制沙机进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内抛出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
中心进料伴随环形瀑落进料：物料落入制沙机进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内抛出，首先同由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
设备特点
独特的进料方式与破碎形式
完全中心进料+石打石/石打铁，中心进料伴随瀑落料+石打石/石打铁，摒弃传统设备以金属元件破碎物料的形式，利用高速运动的物料相互自行摩擦破碎。
优化设计，效率高产量大
优化的发射口结构及叶轮内部流畅的料流曲线设计，降低物料流动阻力，提高物料通过量和破碎比，效率更高，粒型更好，产量更大，而维护成本更低。
品质升级，综合性能提高
机架采用热铆新工艺，增强了结构强度和韧性；外观采用汽车工艺的喷砂除锈处理和喷漆工艺，实现了内在质量和外观品质的全面升级；零部件采用高铬铁、高锰钢等高质量的耐磨材料，提高了设备综合性能，降低了故障率。
可靠的双泵供油润滑系统
双油泵互补系统可保证供油，当无油流、无油压时可自动停机，安全可靠；采用稀油润滑系统，又可减少轴承摩擦，提高轴承转速，从而大大提高工作效率。
技术参数
