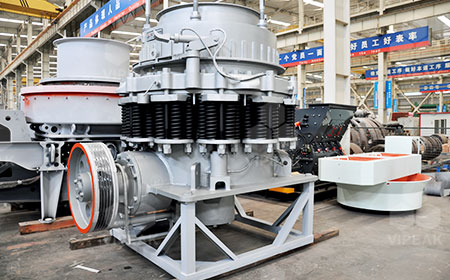

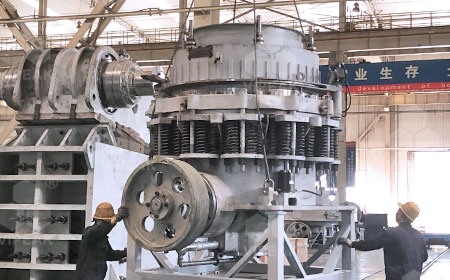

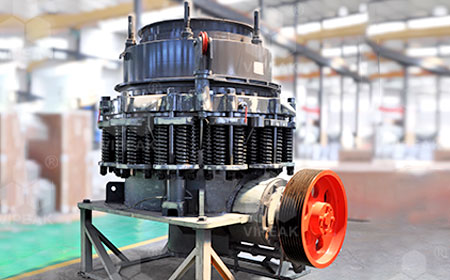

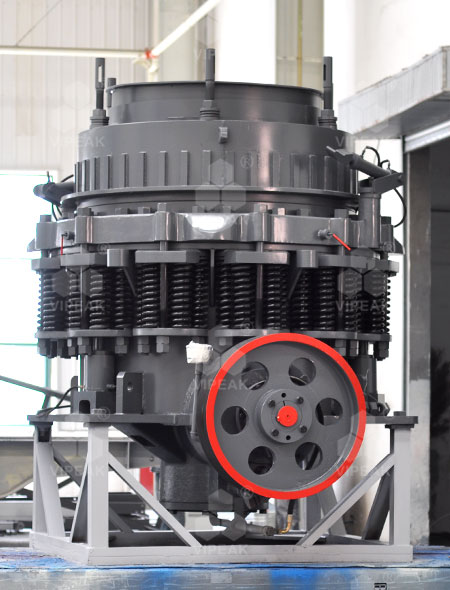

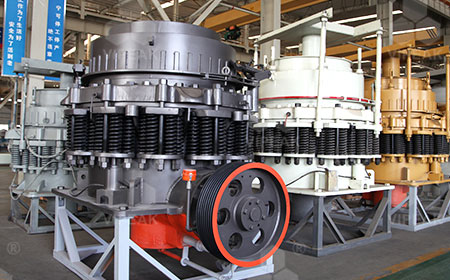

设备图集
工作原理
CS圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成；其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。
工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度经下部排出。
设备特点
层压破碎设计
利用层压破碎原理对物料进行破碎，破碎效率高，易损件磨耗低。破碎后成品呈立方体，细粒级含量高，可满足一些高品质骨料的使用需求。
稀油润滑系统
稀油润滑系统采用双油泵、双过滤器冗余设计，在设备启动前就可进行润滑，适应性强，易于控制，延长了零件使用寿命。
过载保护系统
当有不能破碎的物料进入设备破碎腔时，以高性能合金钢弹簧为核心的过载保护系统，能有效保护设备的安全。
液压清腔系统
液压清腔系统可在设备发生瞬间闷车等非正常停机的情况下，通过液压起顶使定动锥间间隙增大，方便清腔，节省维护时间。
